数字芯片开发¶
verilog入门¶
verilog入门资料¶
Verilog HDL（简称 Verilog ）是一种硬件描述语言，用于数字电路的系统设计。搜了一些资料：

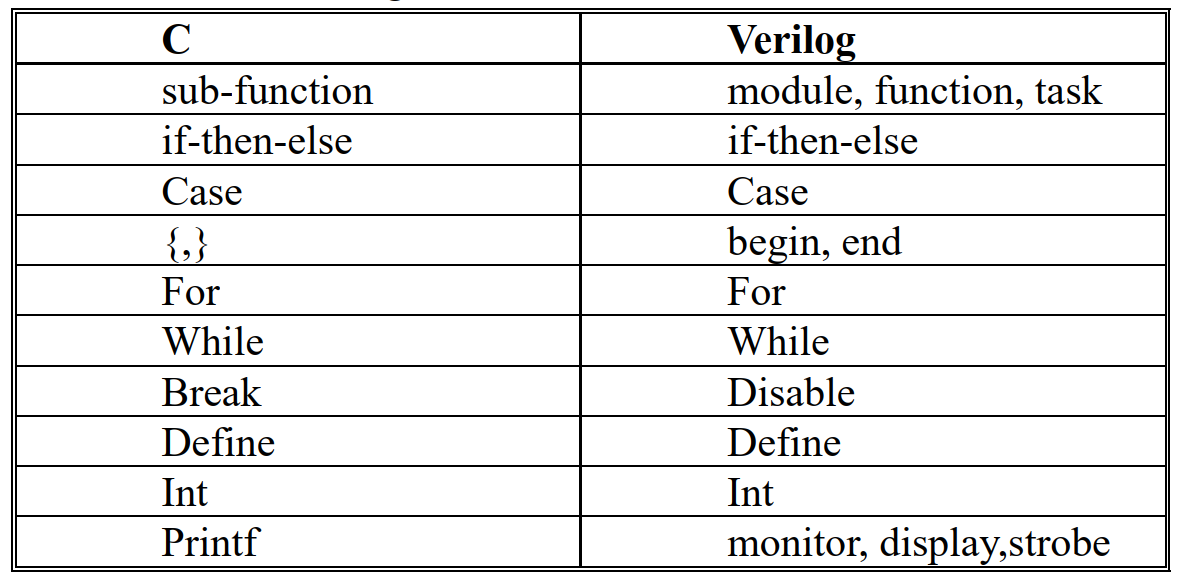

verilog与c语言对比关键字和控制结构:
而 C 与 Verilog 相对应的运算符几乎一样。所以有C基础，学起来Verilog会更快。
Verilog HDL是专门为复杂数字逻辑电路和系统的设计仿真而开发的，本身就非常适合复杂数字逻辑电路和系统的仿真和综合。由于Verilog HDL在其门级描述的底层，也就是在晶体管开关的描述方面比VHDL有强得多得功能，所以即使是VHDL的设计环境，在底层实质上也是由Verilog HDL描述的器件库所支持的。
说一下逻辑综合，有点类似C语言的编译。综合（synthesize），就是在标准单元库和特定的设计约束的基础上，将设计的高层次描述（Verilog 建模）转换为门级网表的过程。逻辑综合的目的是产生物理电路门级结构，并在逻辑、时序上进行一定程度的优化，寻求逻辑、面积、功耗的平衡，增强电路的可测试性。但不是所有的 Verilog 语句都是可以综合成逻辑单元的，例如时延语句。
对比chisel¶
摘录上面链接一个经典例子：
备注
芯片开发周期过长已经是阻碍半导体数字设计快速发展的重要瓶颈。
Verilog HDL能实现完整的数字电路开发，但是其代码密度低，许多团队为了加速开发还必须配合团队约定的coding style自行开发的Python/Perl等脚本来自动生成代码，然而这种方式的可移植性存在问题。
之前EDA业界也在尝试把C代码直接编译成Verilog的高级语言综合（High-Level Synthesis），但该尝试目前仅获得了有限的成功。U.C. Berkeley在设计和开发RISC-V标准和Core的过程中，引入了Chisel这样的开发工具，并且很大程度上反哺和改进了Chisel。
举一个非常不恰当的栗子，我们以设计一个CPU为例：
你本科熬了几年图书馆，挤破了头进入国内某微电子学院做了研究生，老师进来和你说我有个很好的想法，能够有效的改进指令效率或者多核性能或者功耗。老师说你做个5级流水线CPU把，还要把cache、总线、外设之类也做了（没缓存搞什么多核？）。好吧，我承认你很聪明，不出几个月你把CPU写的差不多了，然后cache、总线、外设这些大头还远着呢。又过了几个月你天天啃《量化研究方法》，然后终于把cache实现了。然后你写了个GPIO，又挂了个SRAM，好吧，你终于实现了一个小的CPU了。为了降低难度，你用了学术界最爱的MIPS体系结构，用了最土的wishbone总线。然后你开始了撸软件了，因为用了MIPS，你的难度已然降低了很多，而且你不用考虑编译器的问题了，你又吭哧了好几个月，写了个巨土的bootloader，终于把程序加载了。尽管后面可能还要在FPGA上跑起来，要发顶作的同学还要去申请经费流个片，这估计又要好久好久。但到目前为止你终于可以开始评估下你的设计的好坏了。
你跑了一堆benchmark，得出了一些结果，然后你才开始把导师的idea应用到你的设计中。然后，然后，你就硕士毕业了，放心吧，你的这个摊子，你的学弟们会接锅的。
这里尽管很多东西不那么真实，但是不得不说大学教授的很多项目，都是好几届学生慢慢做才做下来的，而且做归做，评估归评估。做完了哪里不好还得继续改进，因为有了架构，离实现到最后变成芯片还远着呢。更何况，评估一个设计好坏这件事本身或许难度更大。以上的故事暴露了一个问题，对于改进硬件架构这件事，反馈环实在太长了。
所以扯了半天，我其实就想说一句话，硬件设计太耗时，Verilog写的蛋疼，需求要是变一点，那些个接口就得跟着变。要是速度上不去了，我要是想换个架构，又要花好久。或许SystemVerilog好一点，但你真的爱她吗？ // 难道SystemVerilog有什么坑？
chisel的代码密度更高，面向对象和高级语言特性支持的更好。和SystemVerilog提供的一步到位相比，Chisel首先生成通用的Verilog，然后交由后端处理的方式，降低了对EDA工具的要求。还有更重要的一点，它是开源和免费的。
Chisel的封装和抽象对 通用的电路 描述很有帮助，但是对某些 定制化的电路，它的优势其实没有这么明显 。这也是为什么目前能看到名气比较大的项目都是一些CPU、NPU等。里面有很多模块都是相同的单元在重复，所以很适合用Chisel封装。并且，Chisel在验证阶段（特别是最花时间的集成验证）中能做到东西基本为0。这一点就导致它很难对整个项目的进度有质的影响。
对比 System Verilog¶
在 对比chisel 章节，作者提到了 SystemVerilog(后面简称SV)，“或许比 Verilog 好一点，但是你真的爱她吗？”突然就对 System Verilog 有点好奇，据我知道，很多testbench都是SV语言开发的，然后硬件IP模块还是Verilog。
芯片验证中通常要搭建一个完整的测试平台来写所需要测试用例。而 verilog是出于可综合成电路的目的设计出来的 ，所以它在书写测试平台和测试用例是不够方便的（测试平台和用例不需要综合成电路）。
而 SV正是由于它不需要满足可综合性 ，所以它变得非常灵活，它引入了面向对象语言的概念。在验证方面，如果说verilog是C语言的话，那SV就是C++，SV不光有verilog的所有特性，还有自身面向对象的特性。
Verilog之父Phil Moorby（也参与到SV标准制定当中）评价SV：
Verilog产生于20世纪80年代中期，典型的设计大小为5000~10000门，典型的设计方法则是使用图形化原理图输入工具进行设计，仿真开始成为必不可少的门级验证工具。
SystemVerilog在Verilog的基础上进行了重大改进，包括在抽象设计、测试平台，形式和基于C语言的应用程序接口（API）等方面的主要扩展。
SystemVerilog还定义了Verilog仿真的新层次。与原先的Verilog相比，采用基于SystemVerilog的工具的团队将更高效， 并能够在更短的时间内生成更高质量的设计。
SystemVerilog是Verilog的扩展，并且随着新工具的推出，我相信所有Verilog用户以及其他HDL的许多用户都会自然地采用它。实际上Verilog与SV是一脉相承的。
在Verilog-2005标准之后就几乎不再更新，而SV则获得接力棒，继续更新标准，最新的SV标准基于IEEE 1800-2017。SV是分为设计部分和验证部分的，这也是SV当时基于Verilog扩展的目的，是为了在RTL和更高抽象级模型建立过程当中，使用SV来同时解决设计和验证的问题。SystemVerilog可综合的部份其实和Verilog差异不是很大，SV面向对象的不可综合部份对设计用的偏少，对验证用的较多。UVM就是基于SystemVerilog搭建的。
开发demo CPU¶
IC设计领域比较经典的项目就是设计一个CPU了，在 对比chisel 章节引用的一个知乎回答提到了 学术界最爱的MIPS体系结构 ，然后刚好前阵子看 xv6 OS for armv8 时，在作者的github主页看到了使用 System Verilog 实现一个MIPS的CPU的项目：
整个代码量不是很多，通过这个项目理解下CPU基本原理，了解下SV工程还是比较方便的。
verilog开发环境¶
从 https://zhuanlan.zhihu.com/p/436976157 得出一个信息：知名的Verilog仿真工具主要为三大EDA厂商的产品：mentor的modelsim/questasim，candence的NC-verilog，synopsys的VCS。但这三个玩意难安装，要收费，启动也慢，有时候我们就是想简单的看一下设计功能对不对，结果新建一个工程都费了牛劲了。不够灵活方便。
前面 https://www.runoob.com/w3cnote/verilog-install.html 也提到了环境相关：记忆中，Quartus II + Modelsim 的联合仿真功能既强大，又安装方便。几年后重新进行此过程，发现步骤也有些许繁琐，花费了我一晚上的时间来搞定。很多细节也在上面提出，多多注意就好。不过，大家以后有机会进行大型的数字模块仿真时，就会发现此方法的有效性。
然后免费环境有如下的方案，参考： ubuntu安装vim,iverilog和gtkwave并进行测试与仿真安装方法：
apt install iverilog
apt install gtkwave
然后就可以命令行写verilog代码，运行并看波形了，适合入门verilog写小练习。
online verilog练习网站： https://hdlbits.01xz.net/wiki/Step_one
该网站很适合Verilog初学者快速上手，也适用于日常练手，其自带基于 mentor modelsim 的在线仿真功能，能够在编写完代码后快速得到反馈，极大地方便了调试。HDLbits中共有178道题目，大部分题目比较基础，但在组合逻辑、时序逻辑两个模块中也有一些具有挑战性的题。
一些博主分享的答案：
如果是纯粹学习维护，不防用这个online的网站。
verilator介绍¶
see: https://verilator.org/guide/latest/overview.html
The Verilator package converts Verilog 1 and SystemVerilog 2 hardware description language (HDL) designs into a C++ or SystemC model that, after compiling, can be executed.
芯片验证UVM¶
在前面 对比 System Verilog 章节，提到了 SystemVerilog 开发的 UVM (Universal Verification Methodology), 而且提到这是芯片验证必须掌握的技能，查了一些资料如下：
在上面的知乎笔记里：
备注
我使用的材料是经典的两本书《SystemVerilog for Verification》和《UVM实战》，其中前者主要介绍SV的语法，以及一些代码机制（如面向对象，线程通信等等），而后者着重介绍UVM框架的具体细节，以及如何搭建通用的验证环境。由于UVM是用SV写的，所以我推荐先学习前者，重点记住语法和数据结构，mailbox，semophore之类的线程相关机制，至于书中的验证框架是VMM，可以不去关注。
数字IC验证，与设计一样，是属于前端的一部分，也是不可或缺的一部分。通常在公司中，一个设计工程师需要配两个验证工程师，因为芯片作为硬件产品，其电路一旦生产出来就无法修改了，所以在验证阶段排除尽量多的bug就尤为关键。
然后是，《UVM实战》里的一些介绍：
当设计说明书完成后， 设计人员开始使用Verilog（ 或者VHDL， 这里以Verilog为例） 将特性列表转换成RTL代码， 而验证人员则开始使用验证语言（ 这里以 SystemVerilog 为例） 搭建验证平台， 并且着手建造第一个测试用例（ test case） 。 当RTL代码完成后， 验证人员开始验证这些代码（ 通常被称为DUT（ Design Under Test） ， 也可以称为DUV（ Design Under Verification） ， 本书统一使用DUT） 的正确性。
有两种通用的设计语言： Verilog和VHDL。伴随着IC的发展， Verilog由于其易用性，在IC设计领域占据了主流地位， 使用VHDL的人越来越少。基于Verilog的验证语言主要有如下三种：Verilog，SystemC，SystemVerilog.
备注
Verilog：Verilog是针对设计的语言。验证起源于设计， 在最初的时候是没有专门的验证的， 验证与设计合二为一。 考虑到这种现状，Verilog在其中还包含了一个用于验证的子集， 其中最典型的语句就是initial、 task和function。纯正的设计几乎是用不到这些语句的。通过这些语句的组合， 可以给设计施加激励， 并观测输出结果是否与期望的一致， 达到验证的目的。 Verilog在验证方面最大的问题是功能模块化、 随机化验证上的不足。
SystemC： SystemC本质上是一个C++的库，适合更复杂的算法验证。通常来说。可以笼统地把IC分为两类，一类是算法需求比较少的，如网络通信协议； 另一类是算法需求非常复杂的， 如图形图像处理等。在使用Verilog编写代码之前，会使用C或者C++建立一个算法参考模型，在验证时需要把此参考模型的输出与DUT的输出相比， 因此需要在设计中把基于C++/C的模型集成到验证平台中。C++的强大使得SystemC在算法类的设计中如鱼得水，但是采用C++也有个缺点就是过于复杂。有很多公司专项了 SystemVerilog。
SystemVerilog： 它是一个Verilog的扩展集， 可以完全兼容Verilog(有点类似C++之于C)。起源于2002年，2005年成为IEEE的标准。SystemVerilog刚一推出就受到了热烈欢迎， 它具有所有面向对象语言的特性： 封装、继承和多态。同时还为验证提供了一些独有的特性，如约束（ constraint） 、 功能覆盖率（ functional coverage）。因为其与Verilog完全兼容， 很多使用Verilog的用户可以快速上手，且其学习曲线非常短，因此很多原先使用Verilog做验证的工程师们迅速转到SystemVerilog。在与SystemC的对比中， SystemVerilog也不落下风， 它提供了DPI接口， 可以把C/C++的函数导入SystemVerilog代码中， 就像这个函数是用SystemVerilog写成的一样。与C++相比，SystemVerilog语言本身提供内存管理机制， 用户不用担心内存泄露的问题。 除此之外， 它还支持系统函数$system， 可以直接调用外部的可执行程序， 就像在Linux的shell下直接调用一样。用户可以把使用C++写成的参考模型编译成可执行文件， 使用$system函数调用。
在IC设计领域， 有一句很有名的话是“验证与设计不分家”。 甚至目前在一些IC公司里， 依然存在着同一个人兼任设计人员与验证人员的情况。验证与设计只是从不同的角度来做同一件事情而已。
